下面介绍一下AwardBios的设置。其实AwardBios和AMIBios有很多东西是一样的。可以说基本是一样的。有些名字虽然名称不同，但实际功能是一样的。

在上一篇文章中，我已经学习了Bios的一些基础知识和设置，所以在这篇文章中，我将更详细地介绍Bios的超频设置，希望能够帮助到那些想超频但又没有错过超频的玩家。

和AMIBios一样，再次启动屏幕时按“Del”键进入Bios设置菜单(有的按F1键):

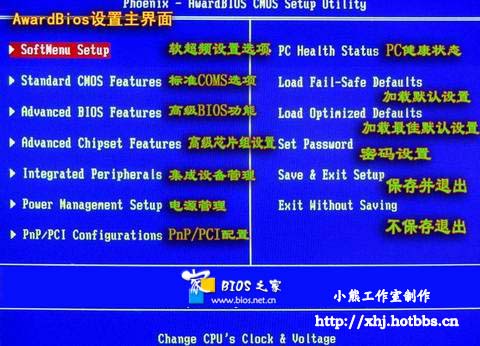

进入后会看到下面的菜单，可能会有一些差别，但基本上是一样的，名字不同，但功能基本相同！

您可以使用方向键移动光标，按Enter确认，按ESC返回，使用PageUp、PageDown和数字键调整设置，在任何设置菜单中按F10退出并保存设置。

这些和AMIBios设置差不多！然后就是进入设置！

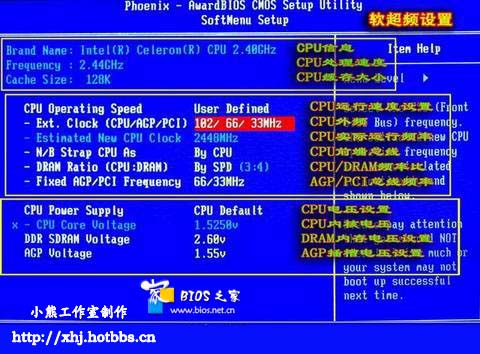

我。SoftMenuSetup(软超频设置)

其实这个SoftMenuSetup是升级主板独有的技术，提供了丰富的CPU外频、倍频调整(需要CPU支持)、AGP/PCI总线频率以及CPU/内存/AGP的电压调整频率等等。

这个项目相当于某些主板中的“频率/电压控制”。

前面是CPU的一些基本信息，下面是CPU超频的主要选项！

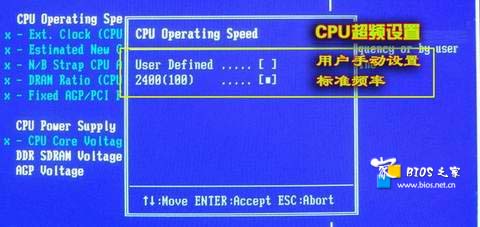

此项根据您使用的处理器类型和速度显示处理器的运行速度。您可以通过选择[用户定义]选项手动输入其运行速度。如图所示

好吧，我到了就放开Bios设置引导。在教你超频之前，我先给你解释一下什么是超频，超频的原理，让你更好的进入下一步Bios设置超频！

CPU超频，它的主要目的是提高CPU的工作频率，也就是CPU的主频。CPU的主频是外部频率(FSB)和倍频器(multiplier * * * ctor)的乘积。

比如一个CPU的外接频率为200MHz，倍频为10，可以算出其主频=外接频率倍频=200mhz 10=2000mhz，即2.0GHz。

提高CPU的主频可以通过改变CPU的倍频或外接频率来实现。但是如果使用IntelCPU的话，可以尽量忽略倍频，因为IntelCPU采用了特殊的制造工艺来防止倍频的修改。

但是Intel的一些工程样片没有锁定倍频量，AMD的CPU可以修改倍频。虽然提高CPU的外接频率或者倍频可以让CPU达到同样的频率，比如一个2.0GHz的CPU用200 * 10=2.0。

我们可以将倍频提高到20，将FSB降低到100MHz，或者将FSB提高到250，将倍频降低到8。两种方法都能使主频达到2.0G，但性能不同。

因为外部频率(FSB)是系统用来与处理器通信的通道，所以应该尽可能地提高它。因此，如果FSB降至100MHz，倍频增至20，时钟频率仍为2.0GHz。

但是，系统其余部分与处理器之间的通信将比以前慢得多，这将导致系统性能的损失。所以，如果用户的CPU能降低倍频，那就试试吧！

外频的速度通常与前端总线和内存的速度密切相关。所以当你提高CPU外频的时候，CPU、系统、内存的性能也随之提高，这也是迪耶喜欢超频的原因。

好了，让我们进入正题，继续Bios设置。在“CPUOperatingSpeed”中选择“UseDefined”选项后，您会看到以前不可用的CPU选项现在可以设置了！

1. External clock (CPU/AGP/PCI) .

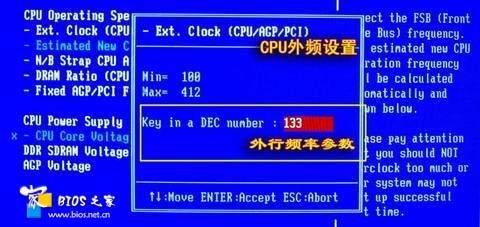

这是外部频率调节的设置选项。手动输入要设置的CPU外部频率值。这里允许输入值的范围在100-412之间，以1MHz的频率增量进行线性超频，最大限度发挥CPU的潜力。

一般来说，CPU的外接频率在100到250左右，比较正常，一般不会超过300MHz。因此，用户千万不要一次性将外接频率调到最高。第一个超频的CPU原则上不清楚CPU能工作在多高的外接频率。

因此设置外频的数值可以以三至五兆赫兹为台阶提高来慢慢试验，在此为了示范，直接将外频设置成了133MHz这个标准外频，设置了正确的外频数字以后再按回车键确定。

如果CPU的倍频没有被锁定的话，拉么在Ext.Clock（CPU/AGP/PCI）菜单下会显示有一个Multiplie***ctor（倍频设置）选项这个项目选择CPU的倍频数。

2.EstimatedNewCPUclock：

这个项目显示前两项[Ext.Clock]与[Multiplie***ctor]的频率总和。

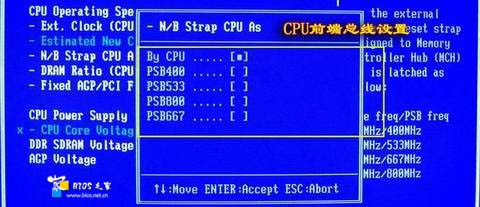

3.N/BStrapCPUAs：

这个部份可以设定指定给MCH(内存控制器)的前端总线。选项有：[PSB400]、[PSB533]、[PSB800]、以及[ByCPU]。默认值是[ByCPU].

若要手动设定这个部份：

若CPU的频率为100MHzFSB，则可选择[PSB400]。

若CPU的频率为133MHzFSB，则可选择[PSB533]。

若CPU的频率为200MHzFSB，则可选择[PSB800]。

4.DRAMRatio(CPU:DRAM):

这个部份可以决定CPU和DRAM之间的频率比。

说到这里，又得跟大家解释一下CPU与内存的关系了，内存的工作频率是由外频（FSB）决定的，因此我们在对CPU超频的同时就给内存也增加了运行频率，设置外频与内存总线频率的比值。

如果你使用的是DDR333内存，它的标准运行频率可以达到166MHz，由于刚才我们已经把外频设置成了133MHz，因此在此可以选择“4:5”，让内存也运行在最高的频率。

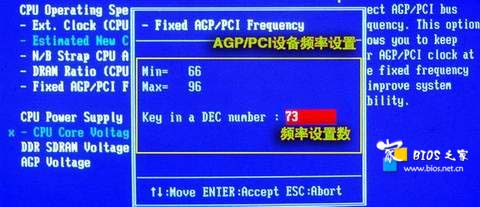

5.FixedAGP/PCIFrequency：

此项目可用来决定AGP/PCI总线的频率，此选项允许你维持您的AGP/PCI频率在一些固定的频率上，以增进系统的稳定性。

6.CPUPowerSupply：

此选项允许用户在处理器预设电压数值和使用者定义电压数值之间做切换，请不要随意去变动此预设电压数值，除非你有一定的调节经验，

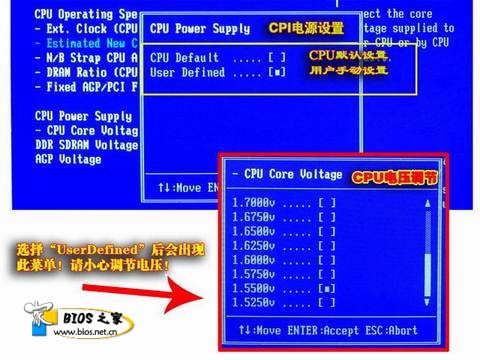

选择「UserDefine」选项后“CPUCoreVoltage”就可以选择CPU核心所使用的电压可让您以手动的方式来选择处理器的核心电压数值。如图：

这里介绍一下CPU核心电压，P4CPU的额定核心工作电压为1.5V，通常不超过1.65V的电压都是安全的，当然超频提高电压是要在保证稳定工作的前提下，尽可能的少加电压，

这是从散热方面考虑为了将CPU的温度尽可能的控制在低水平下。电压也可以一点一点儿的逐渐尝试提高，不必急于一步到位，在此我们先选择1.55V尝试一下。

请注意超过1.70V的电压对于北木核心的P4来说都是危险的，有可能会烧坏CPU，因此电压不宜加的过高！

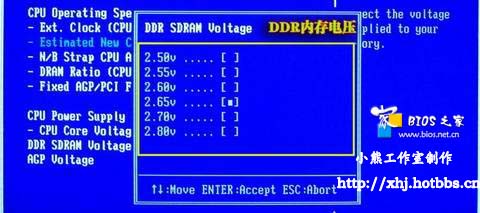

7.DDRSDRAMVoltage:

这个部份可以选择DRAM插槽工作电压。

就是来提高给DDR内存供电的电压，DIMM模组的默认电压为2.5V，如果内存品质不好，或是超频了内存，那么可以适当提高一点内存电压，加压幅度尽量不要超过0.5V，不然则有可能会损坏内存！

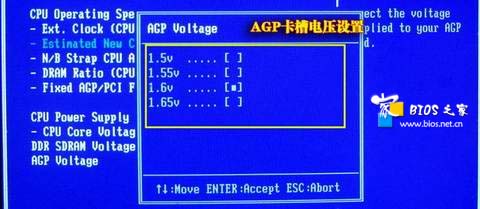

最后，在这里面还可以看到给AGP显示卡提高工作电压的选项，如果你超频是为标准外频，也让显示卡超频工作了的话，那么可以考虑适当提高一些AGP的电压，AGP默认电压为1.5V。

如图：

好了，说了这么多的超频的Bios设置后，继续说明其他选项的Bios设置，当然，一下内容中同样也有关于优化超频的说明！

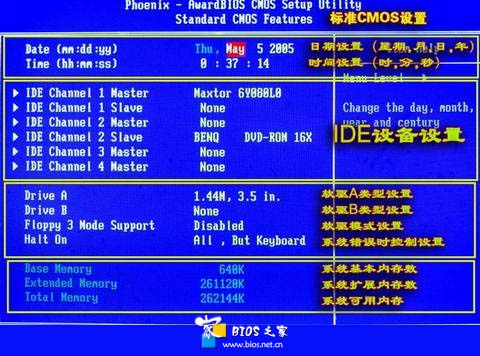

二.StandardCMOSFeatures（标准CMOS参数设定）

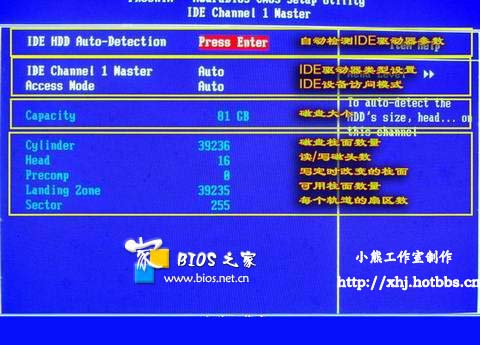

这里就不用多讲了！想必大家都能看懂！下面是“IDE设备设置”里面的选项解释，一般不用用户设置，保持默认的就可以了！

三.AdvancedChipsetFeatu
