固态硬盘跳线设置图解(硬盘跳线)

硬件以参数作为开关进行设置，硬件设置开关称为“跳线”。

首先，了解跳线的类型

到现在，跳线已经发展到三代，分别是键帽跳线、DIP跳线和软线跳线。

1.键帽跳线

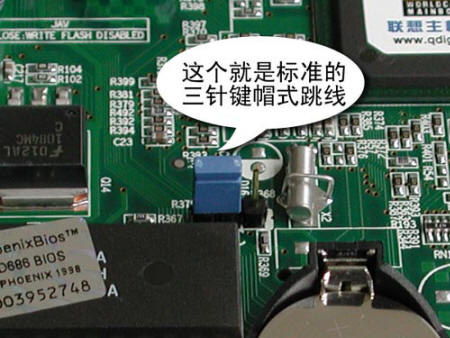

键帽跳线由两部分组成：底座部分和键帽部分(如图1)。前者是直立的两个或三个不相连的针，两个相邻的针确定一个开关功能。跳线操作只有两种：短路和断开。当使用跳线时，即当跳线短路时，

只要在上面放一个可以连接两个针的键帽，这样两个针就连上了，跳线对应的功能就有了。否则键帽只能放在一根针上，键帽的另一根管是空的，这样就因为两根针没有连接而禁止了相应的功能。

而且键帽也不会丢。因为键帽只代表on，所以不存在反插的问题。键帽跳线分为两针跳线和三针跳线。两针跳线使用更方便，应用更广泛。短路意味着具有某种功能，断开意味着禁止某种功能。三针的更复杂，

例如，如果有引脚1、2和3，则短引脚1和2代表一种功能，短引脚2和3代表另一种功能。

图1

2.Dip跳线

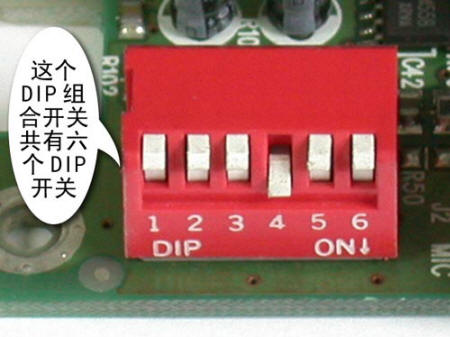

DIP跳线也称为DIP组合开关。DIP开关不仅可以用单个按钮开关代表一种功能，还可以用几个DIP开关组合起来代表更多的状态和更多的功能。如图2所示，

DIP开关两侧可拉动的按钮决定两种开关状态，一侧指示开，另一侧指示关。至于组合状态的使用，有尽可能多的值可供选择，因为尽可能多的DIP开关可以表示2的幂的状态。因此，

进入DIP开关时，一定要按照说明书中的表格来设定数值，否则根本不会知道这么多状态。

图2

3.软跳线

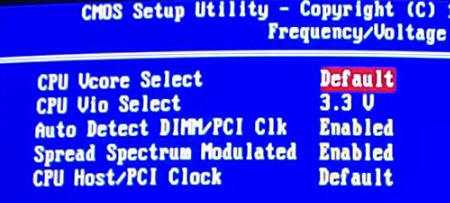

软跳线没有真正的跳线，即硬件跳线不再用于CPU相关的设置，而是在CMOS设置程序中设置(如图3)，完全不用打开机箱，非常方便。

图3

第二，设置跳线

电脑配件中，主板、硬盘、光驱、声卡上都有跳线，主板上的跳线最复杂，其次是硬盘。
