圆头usb和扁头usb接线图(usb针脚接线示意图)

一.导言

通用串行总线(USB)是用于连接外部设备的串行总线标准。广泛应用于电脑，但也可用于机顶盒和游戏机。

补充标准On-The-Go( OTG)使其能够用于在便携式设备之间直接交换数据。

二。接口定义和电路

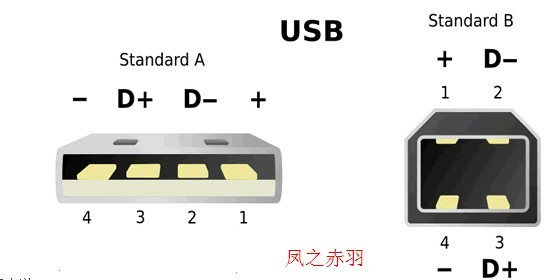

USB引脚定义：USB接口定义。

一针

名字

解释

布线颜色

1

VCC

5V电压

红色

2

D-

数据线的负极

白色

3

D+

数据线的正极

绿色的

4

GND

登陆

黑色

MiniUSB接口定义

MiniUSB引脚定义：

针脚

名称

说明

接线颜色

1

VCC

+5V电压

红色

2

D-

数据线负极

白色

3

D+

数据线正极

绿色

4

ID

permits distinction of

Micro-A- and Micro-B-Plug

Type A:connected to Ground

Type B:not connected

none

5

GND

接地

黑色

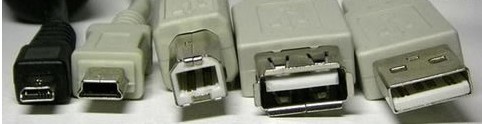

图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)

下图是主板与USB接口的详细连接方法
