简述网线水晶头rj-45的制作过程(rj45水晶头制作过程)

接线钳(用于连接水晶头)(必需)

水晶头连接：

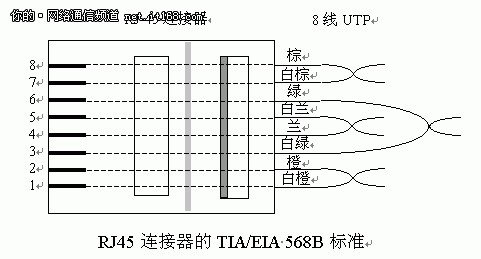

双绞线的色标和排列方式有统一的国际标准，现在常用的是TIA/EIA568B。接线时应使用以下顺序：(TIA/EIA568B)

1-橙色rj45水晶头，RJ45水晶头，网络连接器，RJ45，接线连接器

2-橙色

3-绿白rj45水晶头，RJ45头，水晶头，网络连接器，RJ45，接线连接器

4-蓝色rj45连接器，RJ45连接器，水晶连接器，网络连接器，RJ45，接线连接器

5-蓝色和白色

6-绿色

7-棕色和白色

8-棕色

而且使用电缆两端一对一的连接，会使一组信号(负电压信号)通过两个没有绞在一起的芯线传输，造成很大的NEXT-Near-end-串扰，所以要按照国际标准布线！

局域网是将各个微型计算机或终端通过通信线路相互连接，遵循一定的协议，交换信息，实现资源共享。其中，通信线路，即传输介质常用：双绞线、同轴电缆、光纤等。

从性价比和可维护性的角度来看，大多数局域网都采用UTP——非屏蔽双绞线(UTP)作为布线的传输介质。

网线由双绞线和一定距离的RJ45连接器组成。双绞线由8根不同颜色的导线组成，分成4对绞合在一起。成组绞合的作用是尽可能减少电磁辐射和外界电磁干扰的影响。

根据是否加金属网套屏蔽层，双绞线可分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。在EIA/TIA-568A标准中，双绞线根据其电气特性分为三类、四类和五类。

网络中最常用的线路是三类和五类，目前有六类以上的线路。第三种双绞线常用于局域网内10Mbps以太网的数据和语音传输，符合IEEE 802.310Base-T标准。

第五类双绞线目前占据了最大的局域网市场，最高速度可达100Mbps，符合IEEE802.3 100Base-T标准。要做好网线，把RJ45水晶头接到网卡或集线器等网络设备的RJ45插座上。

相应地，RJ45插头插座也分为三种或五种类型的电气特性。RJ45水晶头是由金属片和塑料制成的，特别是针序列号。金属片面向我们时，pin序列号从左到右是1-8。在进行网络连接时，这个序列号非常重要，因此不能出错。

双绞线的最大传输距离为100米。

EIA/TIA的布线标准规定了两种双绞线的布线顺序568A和568B。

标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8;

标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。

全网布线应用了一种布线方式，但无论是采用端接方式A还是端接方式b，两端带RJ-45插头的网络连接在网络中都是通用的，双绞线的顺序对应的是RJ45头的管脚数。

10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，

在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如，我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线的规定如下：

1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

下面介绍几种应用环境下双绞线的制作方法。

MDI表示此口是级连口，而MDI-X时表示此口是普通口。

1) PC等网络设备连接到HUB 时， 用的网线为直通线， 双绞线的两头连线要一一对应，此时，HUB为MDI-X口，PC为MDI口。10Mbps网线只要双绞线两端一一对应即可，

不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B布线标准制作。

2)在进行间HUB级连时，应把级连口控制开关放在MDI(Uplink)上，同时用直通线相连。如果HUB没有专用级连口，或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，

这里的交叉线， 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作：

A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；

B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。

同时，我们也应该知道，级连HUB间的网线长度不应超过100米， HUB的级连不应超过4级。因交叉线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。另外交叉网线也可用在两台微机直连。

最后须对线路进行通断测试， 用RJ-45测线仪测试时，4个绿灯都应依次闪烁。软件调试最常用的办法， 就是用Windows95、 Windows 98自带的Ping 命令。

如果工作站得到服务器的响应则表明线路正常和网络协议安装正常， 而这是网络应用软件能正常工作的基础。
