路由器wds设置教程(路由器wds功能在哪打开)

上述无线路由器的上网设置已经介绍过了，但是还不能上网，因为没有和电话线、分线器、ADSL调制解调器有效连接。将电话主线的电话水晶头连接到分离器上标有“LINE”的端口。

分离器标有“MODEM”的端口通过电话线与ADSL调制解调器标有“LINE”的端口相连，ADSL调制解调器的LAN端口通过网线与无线路由器的WAN端口相连。

分离器标有‘PHONE’的端口可以连接一部电话，同时可以上网和进行电话业务，使连接在中心无线路由器B上的笔记本或台式机既可以无线上网，也可以有线上网。

、中心无线路由器B(TP-LINKTL-WR941)设置。

登录中心无线路由器B(TP-LINKTL-WR941)的界面，在“无线设置-基本设置”中设置“SSID号”和“通道”，如图1-3所示。

SSID设置：

组成WDS网络的无线路由器可以设置不同的SSIDs。此时客户端无法在该网络实现无线漫游，需要相同的SSID才能实现无线漫游。

信道设置：

构成WDS网络的无线路由器必须选择相同的信道。一般来说，路由器通道是“自动选择”的，所以建议手动设置，以确保通道相同。在这里，中央无线路由器和其他部门的无线路由器的通道被设置为‘6’。

无线设置-在无线安全设置中设置无线信号和加密信息。

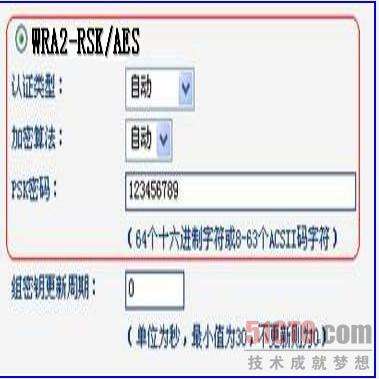

为了节省篇幅，我直接截取了一个小图，如图1-4所示。只要找到这个部分，就按照这里的设置，其他地方都采用默认设置。

记录中央无线路由器B的SSID、通道和加密设置信息，这些信息需要在无线路由器A的后续配置中使用.

无线安全设置：

组成WDS网络的无线路由器的安全设置中设置的密码(PSK密码)必须相同，但安全机制可以不同。当安全机制设置不同时，客户端将无法在该网络中实现无线漫游。为了实现无线漫游，需要设置相同的安全机制。

、无线路由器A（IP-LINKTLWR340G+）设置。

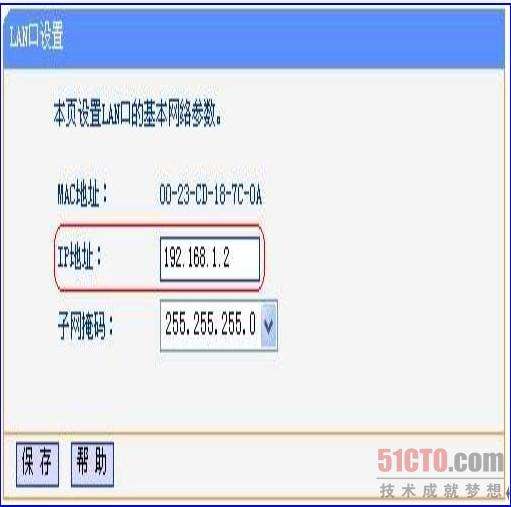

修改局域网端口的IP地址。修改后IP地址与中心无线路由器B的地址不同，各部门放置的无线路由器的IP地址不能相同。

但必须保存在同一个网段内(比如依次设置192.168.1.2、192.168.1.3、192.168.1.4)，路由器重启完成修改。如图1-5所示。

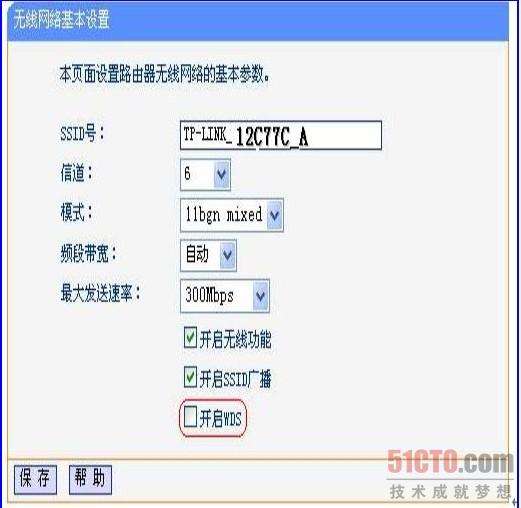

启用WDS功能。重启后，使用更改后的LAN端口IP地址再次登录无线路由器A，并在无线设置-基本设置中选中“打开WDS”。如图1-6所示。

设备选择：

组成WDS网络的无线路由器应支持WDS功能，为了实现最佳兼容性，请选择相同品牌的无线产品使用。

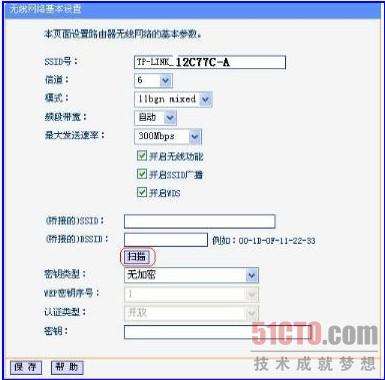

WDS背景。单击“扫描”搜索周围的无线信号。如图1-7所示。

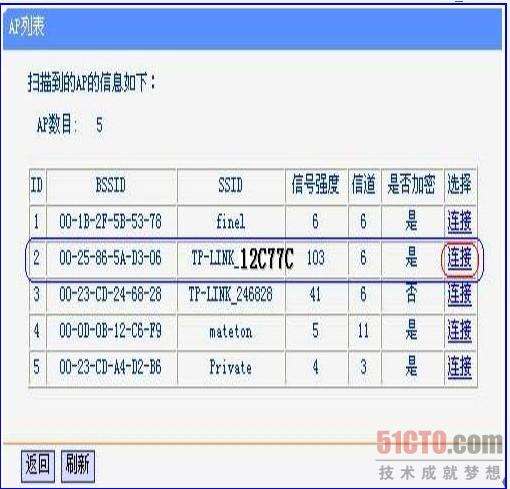

在扫描到的信号列表中选择路由器B的SSID号，如图1-8，TP-LINK_12C77C，点击‘连接’。如图1-8所示。

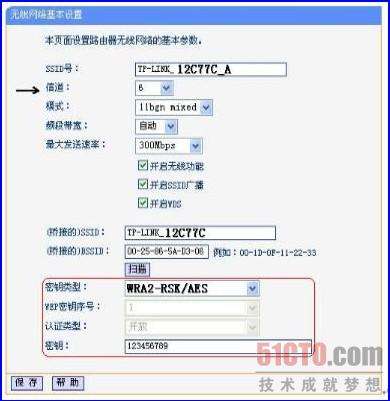

.保持信道、密钥类型和密钥设置与中央无线路由器B相同，并保存。如图1-9所示。

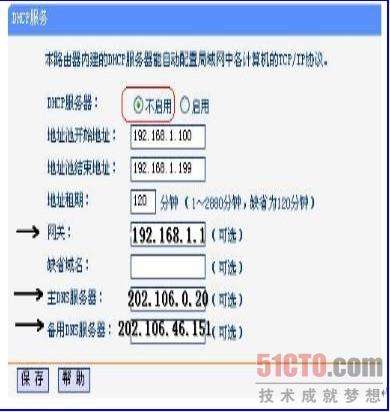

6.关闭DHCP服务器。在DHCP服务器中，选择“不启用”，保存并重启路由器。如图1-10所示。

无论是在中央无线路由器B还是无线路由器A中，网关地址都设置为与中央无线路由器的局域网端口IP地址192.168.1.1相同，主用DNS服务器和备用DNS服务器都设置为本地网通或电信的IP地址。

.无线路由器A已配置。任何部门无线路由器的配置方法都和无线路由器A一样，此时无线路由器A和无线路由器B已经成功建立WDS。

通过上述设置，代哥集团公司的总经理办公室、人事部、财务部、市场部等关键部门，都可以进行有限、无线上网，满足了各个部门上网的需求，同时达到了无缝连接及整个区域的完美覆盖。

在实际应用中，会碰到各种障碍物，其中以玻璃、木板、石膏墙对无线信号的影响最小，而混凝土墙壁和铁对无线信号的屏蔽最大。

针对这类产品的配置方案，我总结了一下几点可供参考，由于产品的不同，设置方法有所差异，图形界面也有所变化，无论如何不同，应该注意一下几点。

1、开启无线功能：

每个无线路由器
